Instalação de Cabeamento para Sistema de CFTV: A Importância do Dimensionamento Correto

O Desafio do Projeto

O projeto demandou a passagem de 210 metros de cabo de alumínio de 16mm² (fase e neutro) através da rede de baixa tensão do condomínio, percorrendo 8 postes até chegar ao ponto de alimentação das câmeras de segurança.

Trabalhar com essa extensão de cabeamento em rede aérea exige planejamento, técnica apurada e, principalmente, conhecimento profundo sobre dimensionamento de condutores. Cada detalhe foi cuidadosamente calculado para garantir a eficiência e segurança do sistema.

Por Que Cabo de 16mm² em Alumínio?

Esta é uma das perguntas mais importantes do projeto. Muitos podem questionar: "Por que um cabo tão robusto apenas para câmeras?" A resposta está em um conceito fundamental da engenharia elétrica: a queda de tensão.

Entendendo a Queda de Tensão

Quando a energia elétrica percorre longas distâncias através de um condutor, parte dessa energia é "perdida" devido à resistência elétrica do cabo. Essa perda se manifesta como queda de tensão - ou seja, a voltagem que chega no final do circuito é menor do que a voltagem de partida.

Em percursos curtos (até 20-30 metros), essa queda é insignificante e pode ser desconsiderada em muitos casos. Porém, quando falamos de 210 metros, estamos lidando com uma distância considerável onde a queda de tensão pode comprometer seriamente o funcionamento dos equipamentos.

Por Que Alumínio?

O cabo de alumínio foi escolhido por ser uma solução técnica e economicamente viável para instalações em rede aérea de longas distâncias. Embora o alumínio tenha uma condutividade ligeiramente inferior ao cobre (aproximadamente 61% da condutividade do cobre), ele apresenta vantagens importantes:

• Peso significativamente menor, facilitando a instalação em postes

• Excelente relação custo-benefício para longas distâncias

• Resistência à corrosão em ambientes externos

• Adequado para redes de distribuição em baixa tensão

O Cálculo Correto Evita Problemas

Se tivéssemos utilizado um cabo de menor bitola (por exemplo, 10mm² ou 6mm²), mesmo sendo de alumínio, as câmeras poderiam receber uma tensão insuficiente para seu funcionamento adequado. Isso resultaria em:

• Falhas no sistema de gravação: As câmeras podem desligar ou reiniciar aleatoriamente

• Imagens de baixa qualidade: A subtensão afeta o processamento de vídeo

• Queima prematura dos equipamentos: Equipamentos eletrônicos sofrem quando operam abaixo da tensão nominal

• Instabilidade no sistema de segurança: Comprometendo toda a proteção do condomínio

• Custos adicionais com manutenção: Trocas constantes de equipamentos danificados

O cabo de 16mm² em alumínio foi dimensionado através de cálculos que levaram em consideração:

• A corrente total consumida pelas câmeras

• A distância de 210 metros

• A resistividade do alumínio

• As normas da ABNT NBR 5410

• A temperatura ambiente de operação

• O limite máximo de queda de tensão permitido (geralmente 4% para circuitos terminais)

Dessa forma, garantimos que a perda de tensão ao longo do percurso permaneça dentro dos limites aceitáveis, assegurando o funcionamento perfeito de todo o sistema de CFTV.

Proteção Dedicada: Disjuntor de 32A

Para garantir ainda mais segurança à instalação, o circuito foi protegido por um disjuntor exclusivo de 32A. Essa não é apenas uma questão de cumprir normas - é uma decisão técnica que traz benefícios concretos para o sistema.

O Que Significa "Circuito Dedicado"?

Um circuito dedicado significa que as câmeras têm sua própria "linha de energia" independente, partindo do quadro de distribuição até o ponto de uso, sem compartilhar esse circuito com nenhum outro equipamento.

Vantagens da Proteção Dedicada:

Segurança Elétrica: O disjuntor de 32A foi calculado especificamente para a corrente que as câmeras consomem, oferecendo proteção adequada contra:

• Curtos-circuitos

• Sobrecargas

• Aquecimento excessivo dos condutores

Independência do Sistema: Com seu próprio circuito, o sistema de segurança não é afetado por:

• Outros equipamentos que possam sobrecarregar a rede

• Desligamentos acidentais de outros disjuntores

• Manutenções em outros circuitos do condomínio

Facilidade de Manutenção: Quando necessário realizar manutenções ou ajustes no sistema de câmeras, basta desligar esse disjuntor específico, sem afetar nenhum outro equipamento do condomínio.

Confiabilidade: Um sistema de segurança precisa estar sempre operacional. O circuito dedicado garante que o fornecimento de energia às câmeras seja constante e confiável.

[ESPAÇO PARA FOTO 3: Quadro de distribuição com o disjuntor instalado ou vista geral do sistema concluído]

Execução Profissional: O Diferencial da Enfap

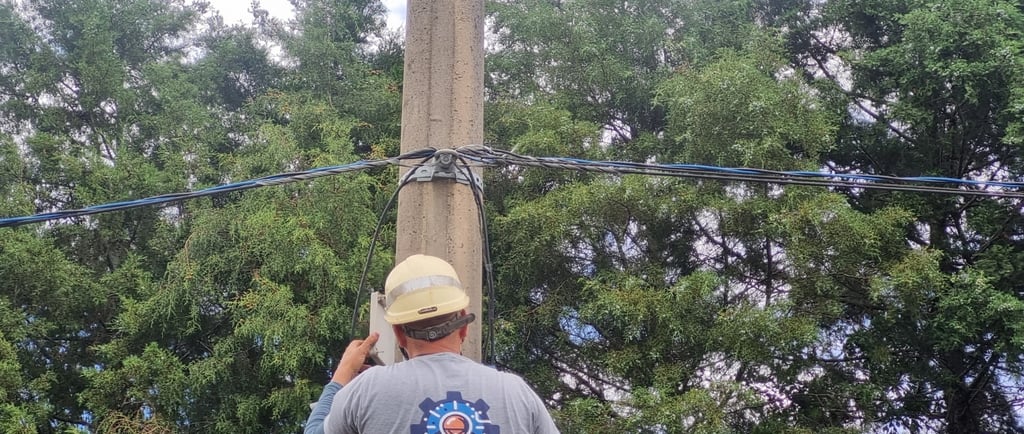

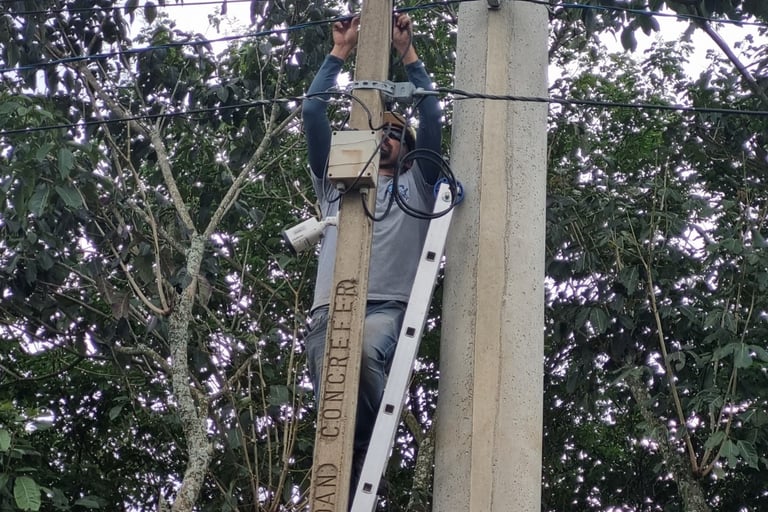

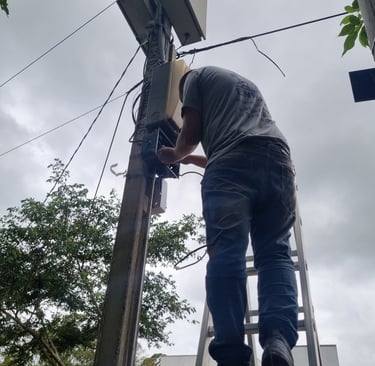

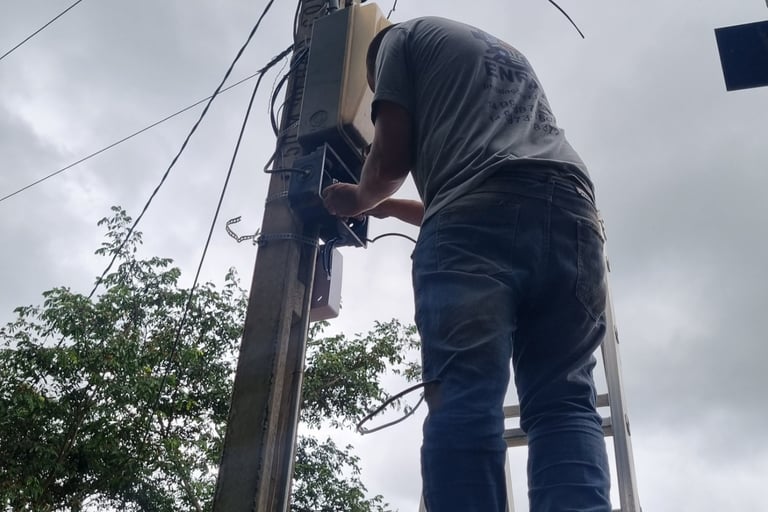

A passagem dos cabos de fase e neutro pelos 8 postes na rede de baixa tensão não foi uma tarefa simples. Este tipo de serviço exige:

Planejamento Técnico

• Análise prévia do trajeto

• Identificação de obstáculos

• Cálculo de flechas e trações nos cabos

• Definição dos pontos de fixação

Segurança em Altura

• Uso de EPIs adequados (capacete, cinturão de segurança, luvas isolantes)

• Técnicas corretas de escalada em postes

• Ferramentas isoladas e apropriadas

Conhecimento das Normas

• NBR 5410 (Instalações elétricas de baixa tensão)

• NR-10 (Segurança em instalações e serviços em eletricidade)

• Padrões da concessionária local

Qualidade na Instalação

• Conexões firmes e seguras

• Isolamento adequado

• Proteção contra intempéries

• Acabamento profissional

Todo o serviço foi realizado seguindo rigorosamente as normas de segurança e padrões técnicos exigidos, garantindo uma instalação durável, confiável e segura para o condomínio.

Por Que Investir em Instalação Profissional?

Projetos como este demonstram que instalações elétricas vão muito além de simplesmente "passar fios". Envolvem:

• Cálculos precisos de dimensionamento

• Conhecimento técnico de materiais e suas aplicações

• Experiência prática em execução

• Comprometimento com a segurança

• Responsabilidade com a qualidade final

Uma instalação mal executada pode parecer mais barata inicialmente, mas os custos com retrabalhos, equipamentos queimados e riscos à segurança superam em muito a economia inicial.

A Enfap Instalações Elétricas trabalha com transparência, mostrando aos clientes por que cada decisão técnica foi tomada, qual a importância de cada componente e como isso garante um sistema eficiente e seguro.

Conclusão

Este projeto de instalação de infraestrutura para CFTV é um exemplo de como o conhecimento técnico e a experiência fazem toda a diferença no resultado final. O investimento em cabos adequados, proteções corretas e mão de obra qualificada garante:

✓ Sistema de segurança funcionando perfeitamente ✓ Economia com manutenções futuras ✓ Proteção dos equipamentos ✓ Tranquilidade para os moradores do condomínio ✓ Instalação durável e dentro das normas
